Control Estadístico de procesos en la fabricación de vidrios y optimización en la detección de errores para mejorar la productividad

Statistical control of processes in the manufacture of glasses and optimization in the detection of errors to improve productivity

Controle estatístico de processos na fabricação de vidros e otimização na detecção de erros para melhorar a produtividade

Eder L. Cruz-Siguenza I eder.cruz@espoch.edu.ec Wilson J. Villagrán-Cáceres II wvillagran@espoch.edu.ec Lidia R. Castro-Cepeda III lidia.castro@espoch.edu.ec Victor D. Bravo-Morocho IV victor.bravo@espoch.edu.ec Andrés J. Noguera-Cundar V andres.noguera@espoch.edu.ec


Correspondencia: eder.cruz@espoch.edu.ec


I Magister en Gestión de la Calidad y Productividad, Ingeniero Industrial Mención Gestión de Procesos, Docente de la Escuela Superior Politécnica de Chimborazo, Riobamba, Ecuador.

II Magister en Matemática Básica, Ingeniero en Electrónica y Computación, Tecnólogo en Informática Aplicada, Docente de la Escuela Superior Politécnica de Chimborazo, Riobamba, Ecuador.

III Master Universitario en Ingeniería de la Energía, Ingeniera Industrial, Docente de la Escuela Superior Politécnica de Chimborazo, Riobamba, Ecuador.

IV Magister en Sistemas Automotrices, Ingeniero Automotriz, Docente de la Escuela Superior Politécnica de Chimborazo,

Riobamba, Ecuador.

V Docente de la Escuela Superior Politécnica de Chimborazo, Riobamba, Ecuador.



http://polodelconocimiento.com/ojs/index.php/es


Resumen

En el presente trabajo se busca como objetivo el análisis de los datos de producción de la empresa de vidrio que nos proporciona una cantidad de muestras, además de los problemas que se presentan en el subproceso de la elaboración de vidrios ya pueden presentarse los mismos en la etapa de corte, pulido, secado o perforado o a su vez por un mal manejo del producto final. Para lo cual ocuparemos herramientas estadísticas como Pareto que nos permitirá identificar cuál de las fallas es la que más afecta a la producción y a la que se debe prestara mayor importancia. A parte de ocupar graficas de control para ver si el proceso cumple con los estándares o si debe ser mejorado, para lo cual analizaremos los valores de la capacidad cp y ckp además de otros parámetros que serán realizados en dos softwares como son el Excel y Minitab, que nos permitirán comparar los resultados obtenidos para tener un mayor grado de confianza con unos valores al six sigma.


Palabras clave: six sigma; herramienta de calidad; capacidad; confianza; mejora.


Abstract

In the present work, we look for the objective of the analysis of the production data of the glass company that provides us with a number of samples, in addition to the problems that arise in the sub-process of glass making. stage of cutting, polishing, drying or perforation or turn by a bad handling of the final product. Why we will use the tools, click here. Pareto helps us to identify the faults that most affect production and to which we must pay more important. Apart from occupying control charts to see if the process meets the standards or if it should be improved, for whatever is closest to the capacity values and other parameters that have been completed in two softwares such as Excel and Minitab, which allows us to compare the results obtained to have a higher degree of confidence with values at six sigma.


Keywords: six sigma; tool of quality; capacity; confidence; improvement.


Resumo

Neste trabalho procuramos análise objetiva dos dados de produção da empresa de vidro que fornece um número de amostras, além dos problemas que surgem no processamento de fios de




Eder L. Cruz Siguenza, Wilson J. Villagrán Cáceres, Lidia R. Castro Cepeda, Victor D. Bravo Morocho, Andrés J. Noguera Cundar


vidro e pode apresentá-los no estágio de corte, polimento, secagem ou perfuração ou, por sua vez,


por manuseio inadequado do produto final. Para que ferramentas estatísticas como negócio Pareto que nos permitirá identificar qual das falhas é a produção que mais afectam e que deverá dar maior importância. Além de tomar cartas de controle para ver se o processo cumpre as normas ou deve ser melhorado, para o qual analisar o cp valores de capacidade e CKP e outros parâmetros que serão feitas em dois softwares como o Excel e Minitab que nos permitirá comparar os resultados para ter um maior grau de confiança com os seis valores sigma.

Palavras chave: seis sigma; ferramenta de qualidade; capacidade; confiança; melhoria.


Introducción

Para poder realizar un análisis exhaustivo se ha tomado en consideración a la empresa Tecnoglass

S.A.S empresa latinoamericana que esta acentada en la zona centro del Ecuador la cual muy preocupada por ofrecer un mejor producto o servicio las obliga al uso de un gran número de normas de cumplimiento y herramientas de tipo estadístico para mejorar y alcanzar una calidad óptima, satisfaciendo necesidades y cumpliendo en gran medida las expectativas de sus clientes y/o usuarios (ISO 9000, 2015).

Motivo por el cual la misma decidió realizar una mejora en el subproceso de corte donde se presentan la mayor cantidad de problemas a la hora de su ejecución ya sean los mismos causados por problemas en las maquinas que se utilizan para el proceso o por parte de los operarios que no realizan el procesos siguiendo los estándares y normas indicadas para la elaboración, o a su vez en la parte del manejo de los productos terminados que no son las mejoras y producen fallas en los mismos que llevan a que queden desechados y representen una carga económica para la empresa.

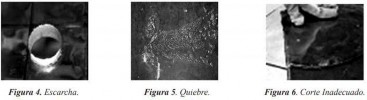

A continuación, podemos apreciar algunos defectos en la fabricación de los vidrios en la empresa específicamente en el corte de las cuales las más frecuentes son las siguientes:






Tabla 1. Defectos producidos en el proceso de corte

Fuente: Tecnoglass S.A.S (2015)

Esto lleva a la empresa a realizar una recolección de muestras de los lotes producidos en un periodo determinado por la empresa junto con los defectos encontrados en cada lote que su valor es constante de 10 muestras revisadas.

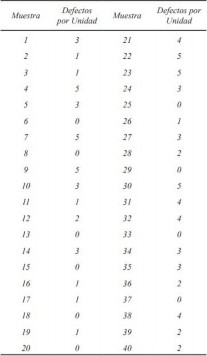

Tabla 2. Numero de defectos por muestra

Fuente: Tecnoglass S.A.S (2015)


Metodología


Pare el ejercicio nos basaremos en la utilización de la carta de control estadístico de proceso C, ya que la misma nos muestra los defectos presentes por unidad en cada lote.


El diagrama C está basado en el número total de defectos (o no conformidades) en la producción. Los principios estadísticos que sirven de base al diagrama de control C se basan en la distribución de Poisson:


Para construir el diagrama de control C empezamos por tomar k muestras X1, X2, ..., XK, de ni unidades cada una, i.e.: Xi = (Xi1, ..., Xi ni). Sea u el número esperado de unidades defectuosas en cada una de las muestras.




Como se mencionó el análisis de los datos se realizó con el uso de la carta C la cual además de tener un tamaño de lote igual a 10 unidades con los cuales nos serviría para poder definir LIMITES DE CONTROL establecidos para poder mejorar los procesos y así disminuir desperdicios y defectos en corte.


En la siguiente tabla podemos observar el detalle de los defectos por unidad de cada uno de los lotes que posteriormente nos servirá para el análisis estadístico correspondiente


Muestra

LOTES

Defectos por unidad

UCL

LCL

c-bar







1

10

3

6,60

0

2,175

2

10

1

6,60

0

2,175

3

10

1

6,60

0

2,175

4

10

5

6,60

0

2,175

5

10

3

6,60

0

2,175

6

10

0

6,60

0

2,175

7

10

5

6,60

0

2,175

8

10

0

6,60

0

2,175

9

10

5

6,60

0

2,175

10

10

3

6,60

0

2,175

11

10

1

6,60

0

2,175

12

10

2

6,60

0

2,175

13

10

0

6,60

0

2,175

14

10

3

6,60

0

2,175

15

10

0

6,60

0

2,175

16

10

1

6,60

0

2,175

17

10

1

6,60

0

2,175

18

10

0

6,60

0

2,175

19

10

1

6,60

0

2,175

20

10

0

6,60

0

2,175

21

10

4

6,60

0

2,175

22

10

5

6,60

0

2,175

23

10

5

6,60

0

2,175

24

10

3

6,60

0

2,175

25

10

0

6,60

0

2,175

26

10

1

6,60

0

2,175

27

10

3

6,60

0

2,175

28

10

2

6,60

0

2,175

29

10

0

6,60

0

2,175

30

10

5

6,60

0

2,175

31

10

4

6,60

0

2,175

32

10

4

6,60

0

2,175

33

10

0

6,60

0

2,175

34

10

3

6,60

0

2,175

35

10

3

6,60

0

2,175

36

10

2

6,60

0

2,175

37

10

0

6,60

0

2,175

38

10

4

6,60

0

2,175

39

10

2

6,60

0

2,175

40

10

2

6,60

0

2,175

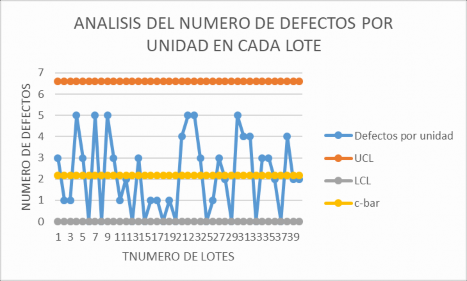

Grafica 1. Muestra en Excel de los datos utilizando la carta C

Fuente: Autor


Luego del procedimiento requerido para el cálculo de los límites de Control inferior, Central y superior, el resumen de los resultados son presentados en las Ecuaciones (1), (2) y (3), respectivamente.




También se evidencia que el máximo de defectos por unidad de producto es de 6 con una media de 2.17


Grafica 2. Grafica de tendencia de numero de fallas por lotes(EXCEL)

Fuente: Autor


En la gráfica podemos observar que la tendencia de los datos es hacia la parte inferior lo cual demostraría que el mayor número de errores están por debajo de los dos, todo ello corroborado con los datos obtenidos por el programa para control estadístico de procesos MINITAB.


ANALISIS DE LOS DEFECTOS CARTA C


7

LCS=6,599


6


5


4


3


2

_ C=2,175


1


0

LCI=0


1 5 9 13 17

21 25

Muestra

29 33 37


Numero de lotes 40 Lotes de igual tamano



Conteo de muestras

Grafica 3. Grafica de tendencia de numero de fallas por lotes (Minitab)

Fuente: Autor

Pues bien, estos datos nos dan una visión más exacta de la realidad de cómo se encuentra la producción de vidrios en Ecuador, por lo cual debemos analizar una capacidad Potencial y Real que tiene estas empresas para ello con la misma herramienta MINITAB realizamos el correspondiente análisis obteniendo lo siguiente.

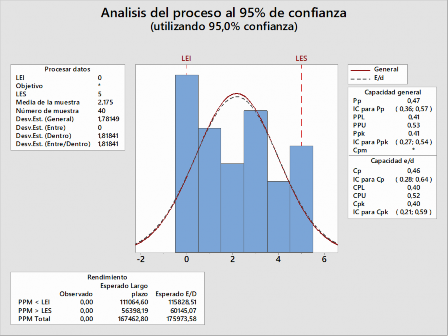

Grafica 4. Análisis de Capacidad al 95% en Minitab

Fuente: Autor


El análisis de la capacidad real del proceso tomando en cuenta el número de fallas presentes por unidad en cada lote nos muestra que:

El valor del cp se encuentra en un valor de 0,46 que nos indica lo siguiente.






Mientras que el valor de cpk alcanza un valor de 0,40 lo que muestra, el proceso en incapaz de cumplir con las especificaciones


Con lo anteriormente mencionado se puede decir que el proceso no cumple con las especificaciones dadas y por lo tanto no es eficaz por lo que requeriría varias mejoras en su proceso u otros factores que afectan directamente en los problemas presentes dentro del mismo.

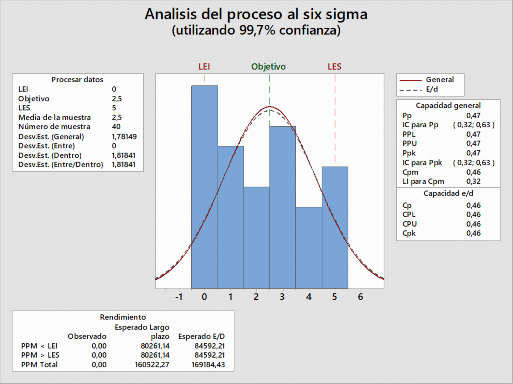

Grafica 5. Análisis de Capacidad al 99,7% o six sigma en Minitab

Fuente: Autor


Al hacer un reajuste dentro del proceso para llevar al máximo de su capacidad observamos que reajustando con metodologías como el six sigma, aumentamos el CPK hasta llevarle al CP, pero se mantiene el mismo escenario por cual indicaría que el proceso necesita una mejora más profunda para poder aumentar su capacidad potencial una de ellas sería una Reingeniería de Procesos para subsanar errores de fondo y así lograr una mejor capacidad.

Análisis De Resultados


Para ver que problemas son los más frecuentes en el subproceso de corte realizaremos un diagrama de Pareto que nos mostrara el valor del 80/20



CAUSAS


FRECUENCIA

%Frec Acumu


Frec. Acum

Escarcha

21

72%

21

Bordes no Uniforme

6

93%

27

Dimediones Erroneas

2

100%

29

Ralladuras

0

100%

29

Quiebre

0

100%

29


29



Grafica 6. Causas de las fallas más frecuentes en el proceso e corte

Fuente: Autor

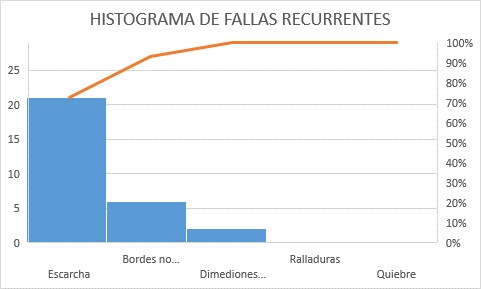

Grafica 7. Pareto de causas más frecuentes en el proceso de corte.

Fuente: Autor


Como nos muestra la gráfica más del 70 % de las causas de fallas sin debido a una escarcha miento en los vidrios a la hora de realizar el proceso de corte de los mismos.

Lo que indica que se debe realizar un análisis de cómo solucionar el problema.


Conclusiones


Las gráficas 2 y 3 nos muestran que el mayor número de fallas o errores por unidad son 6 con una media de 2 errores por cada unidad, además podemos observar una tendencia de que la mayoría de lotes está por debajo de las 2 fallas por unidad analizada

Mientras que cuando analizamos la gráfica 4 podemos observar que la capacidad del proceso es muy baja siendo la del cp< 0,46 y la ckp<0,40 mostrando esto que el proceso aparte de ser muy ineficaz necesita muchas mejoras para poder llevar al límite de su capacidad. La grafica 5 nos muestra que al realizar el mejoramiento con six sigma podemos lograr mejorar la capacidad, pero muy por debajo de lo esperado.

El Pareto nos muestra que la mayor causa de dallas es debido a la generación de escarcha en los vidrios que produce más del 72% de fallas en los mismos. Por lo que sería el principal caso para analizar si se quiere mejorar la calidad de los mismos.

Finalmente diremos que como la capacidad potencial CP=<46, inferior del ideal que el valor es CP=1, se recomendaría que re realice una reingeniería de procesos.
